TopMax Kit RapidMounting EVO! – COMPLETO – TMKITCMP

Brevetto di sistema TopMax Elaborazioni. Il Kit RapidMouning EVO! – COMPLETO è pensato
per l’estrazione/montaggio delle boccole nelle placche del GearBox, per l’alesaggio delle sedi
delle boccole e per modificare la dimensione della sede delle boccole. La TopMax Elaborazioni
consiglia l’installazione delle proprie boccole a seguito delle lavorazioni eseguite tramite il Kit
RapidMounting EVO!, essendo studiato sulle dimensioni specifiche delle nostre boccole.

N.B. L’affilatura delle frese di alesaggio di impostazione e di controbattuta, può ridursi a
seconda della composizione (materiali ed additivi) dei GearBox delle diverse marche. Per
massimizzare la vita lavorativa delle frese consigliamo di visionare tutti i tutorial relativi
all’utilizzo/manutenzione del Kit e di non forzare il taglio se durante l’operazione ci si
accorgesse che serve troppa forza per completare il lavoro.

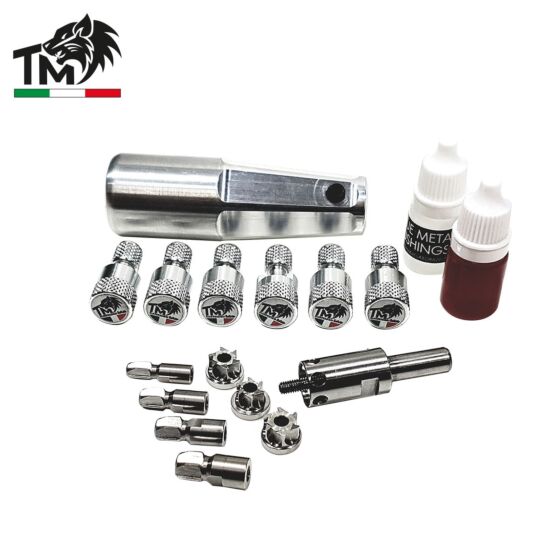

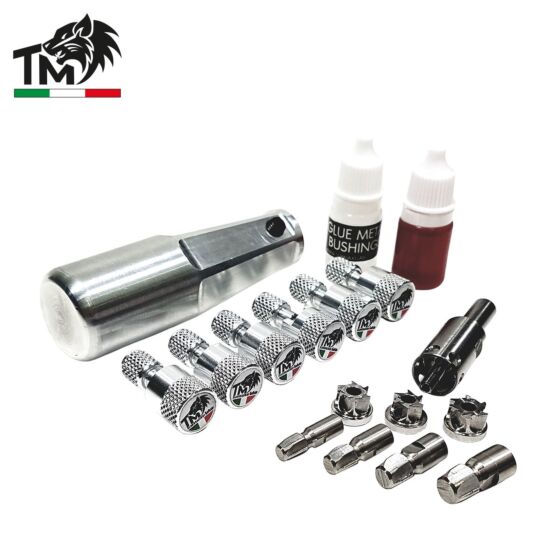

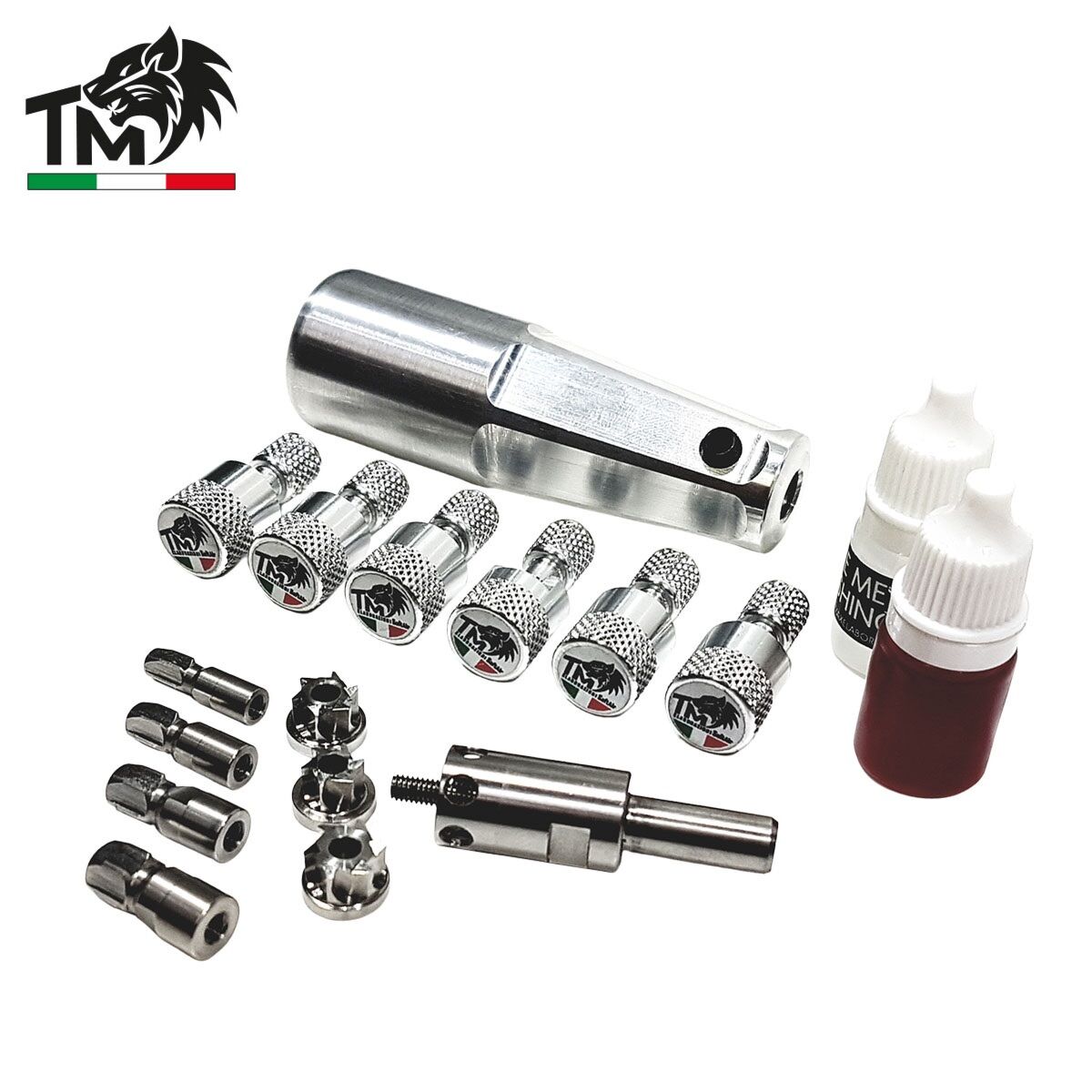

Il Kit RapidMounting EVO! – COMPLETO è composto da:
- n°6 pomelli completi per l’estrazione/montaggio delle boccole (5 standard ed 1 dedicato alla
boccola posta sotto il selector plate),
- n°6 spessori da 1mm per i pomelli,
- n°1 dosatore di colla specifica per il fissaggio delle boccole (si consiglia la conservazione del
flacone a temperature comprese tra i 5°C e i 12°C),
- n°1 impugnatura per lavorazioni manuali,
- n°1 dosatore di olio per foratura, alesaggio e lubrificazione della sede delle boccole,
- n°1 inserto porta frese-alesatore,
- n°1 fresa-alesatore di controbattuta da 6mm e 7mm (la controbattuta è la stessa per le boccole
da 6mm e da 7mm),
- n°1 fresa-alesatore di controbattuta da 8mm,
- n°1 fresa-alesatore di controbattuta da 9mm,
- n°1 fresa-alesatore di impostazione da 6mm,
- n°1 fresa-alesatore di impostazione da 7mm,
- n°1 fresa-alesatore di impostazione da 8mm,
- n°1 fresa-alesatore di impostazione da 9mm.
Gli alesatori completi possono essere montati sull’impugnatura manuale del Kit, su trapani a colonna e
su trapani elettrici non professionali, ma si consiglia sempre di non superare i 280 RPM per effettuare una
lavorazione in sicurezza. Per evitare surriscaldamenti eccessivi, consigliamo inoltre di applicare qualche
goccia di olio meccanico sulla parte interessata e di pulire costantemente la sede dai residui di lavorazione.
L’utilizzo del Kit prevede una certa manualità, per cui si consiglia di visionare i tutorial. La TopMax Elaborazioni
non si ritiene fin da ora responsabile, per qualsiasi uso improprio e/o lavorazione errata, che possa causare
danni e/o rotture e/o malfunzionamenti delle componenti lavorate.
